悠悠唐山，早晚高峰期間，火車站路段總是會出現一面紅色的“城墻”，原本已經很狹窄的路段上布滿了大量車輛。下面讓我們看看振業優控的“粉刷匠”們，是如何能將這堵墻刷上綠漆吧。

路段概況

竹安路（北新道-國防道）是南北方向的主要干道，唐山火車站位于路段中間位置，吸引巨大的車流量，高峰時段道路處于飽和狀態。在1.2km路段上的分布著5個交叉口，路口間距小，經常出現車流排隊過長而造成路口回溢的現象。另外，位于北側的北新道-竹安路交叉口，北新道路也是進出城的主干道，車流量也非常大，各進口車流經常出現嚴重排隊的現象。

圖1 竹安路路段所處位置

問題分析

針對以上一些情況，對路段主要問題分析如下：

（1）由于該路段所有路口的信號機型號不一致，且大部分為單點機，無法協調控制該路段的車流，導致車流放行無序，產生路口回溢現象。

（2）北新道-竹安路、西山道-竹安路道路車流量飽和，各進口車輛排隊長度較長，無法優先增加竹安路通行時間。

（3）廣場北路-竹安路、廣場南路-竹安路、國防道-竹安路相距較短，最短路口之間相距不超過160米，車輛排隊容納空間有限。

優化方案

針對路段道路條件及對問題分析情況，制定以下優化措施：

具體措施如下：

（1）外截內疏：北新道-竹安路、國防道-竹安路進行控流，盡量控制高峰時段進入城區的車輛，疏散路段內車輛，避免該路段的路口出現回溢現象，保證路口通行順暢，以提高通行效率。

圖2 竹安路路段內部車輛疏導思路

（2）小周期放行：對廣場北路-竹安路采用雙周期的形式，增加車流量較大放行通行能力，分批次放行的方式也給下游路口一個緩沖期。

（3）拆分-搭接相位：對國防道-竹安路采用相位拆分，優先疏通內部車輛；對西山道-竹安路南北全放相位分解為北單放相位和南單放相位，重新分配南北進口時間，減少進入路段的車輛，緩解廣場南路的回溢現象。

圖3 國防道-竹安路優化前放行方式

圖4 國防道-竹安路優化后放行方式

圖5 西山道-竹安路優化前放行方式

圖6 西山道-竹安路優化后放行方式

（4）精細化時段劃分：對北新道-竹安路進行精細化時段劃分，全天分為10個時段，根據車流量變化對各個時段相位、配時方案進行針對性設計。

表1 北新道-竹安路多時段方案

優化效果

通過以上優化措施，該路段早晚高峰回溢現象有了明顯的改善，早高峰除北新道-竹安路存在二次排隊外，其他路口基本能夠一次清空；晚高峰時段西山道-竹安路南進口道二次排隊的車輛數大幅減少。

圖7 北新道-竹安路東進口優化前后對比

圖8 西山道-竹安路北進口優化前后對比

圖9 竹安路-西山道優化前后對比

案例小結

本案例是路段高峰控流疏導的典型案例，在道路條件有限、車流量飽和的情況下，可采取搭接相位、小周期放行、拆分相位、精細劃分時段等方式，消除路口之間的回溢現象，增加部分車輛等待時間，來保障路段交通整體順暢，值得參考借鑒。

“轉盤”堵車是常態，走路都比開車快。近期北碚轄區的狀元府邸“轉盤”出現車流回溢到下個路口的現象，交通信號優化攻城獅們馬上針對問題開展了專項研究工作，因地制宜地制定了優化緩堵措施，外截內疏、以點連線、綠波協調，三劍合一，巧解“轉盤”車流回溢問題！

路口概況

康寧路-狀元府邸轉盤為北碚轄區內的一個重要轉盤路口，西接北碚新城區，東接老城區，北接碚南大道、南接繞城高速，早晚高峰出入新老城區車流量大。龍鳳大道-將軍路是以龍鳳大道為主干道的T型路口，主要車流量為由東向西進入狀元府邸轉盤路口。

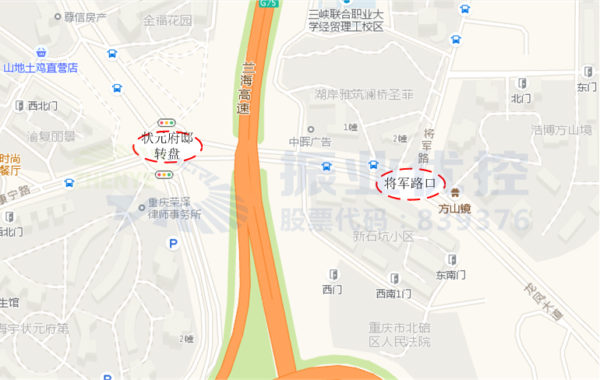

圖1 狀元府邸轉盤路口及將軍路口位置示意圖

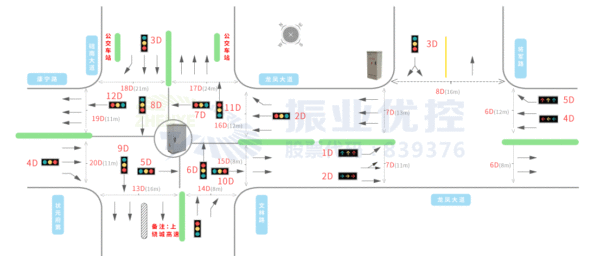

圖2 狀元府邸轉盤路口及將軍路口基礎信息圖

存在問題

通過狀元府邸轉盤路口及龍鳳大道-將軍路兩交叉口流量分析，康寧路高峰車流量主要以右轉為主，龍鳳大道主要直行為主，高峰小時流量均在1150輛/h，且由于狀元府邸轉盤路口與龍鳳大道-將軍路交叉口之間間距較短，早晚高峰存在回溢現象，龍鳳大道排隊較長。

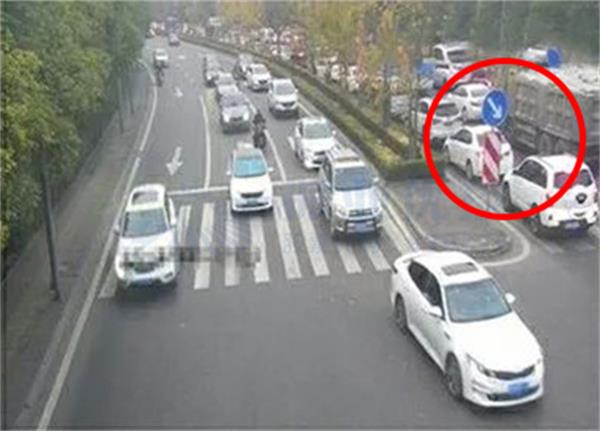

圖3 狀元府邸轉盤東進口回溢至龍鳳大道-將軍路口

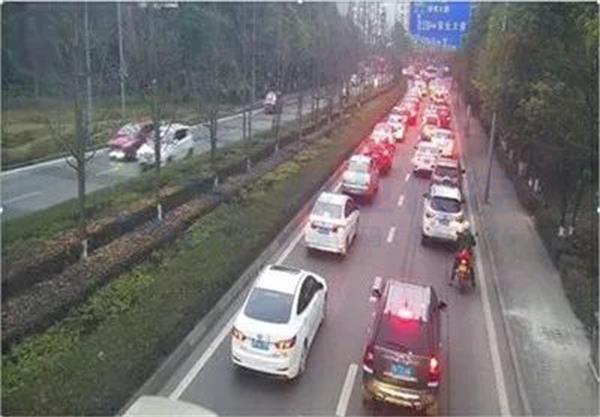

圖4 龍鳳大道-將軍路東進口排隊情況

優化措施

針對轉盤路口通行效率低、高峰時段回溢、將軍路口排隊較長，采用了“外截內疏，以點連線，綠波協調”的優化思路進行了緩堵，具體提出以下4點措施：

1．多時段設計方案

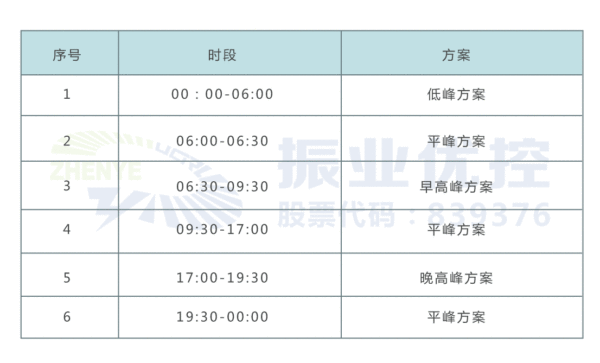

表1 狀元府邸路口全天配時方案

充分考慮平峰低峰的空放現象及高峰的擁堵情況，設計了6個時段5套方案。

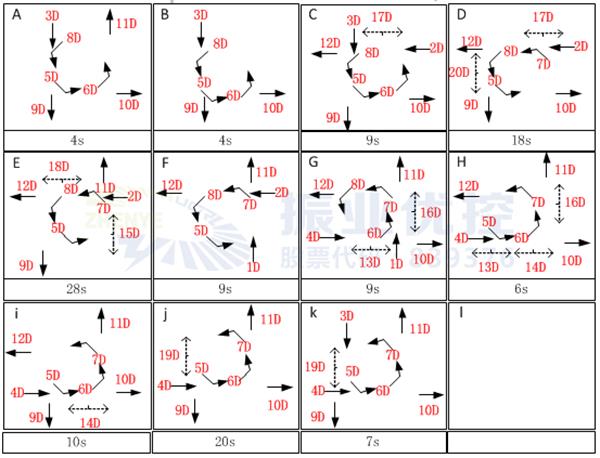

圖5 早晚高峰狀元府邸轉盤路口優化后放行方案

2．分秒必爭，順時針搭接放行

狀元府邸轉盤路口內采用順時針搭接放行方式，分秒必爭的計算出車輛從進口道到轉盤內停止線的時間，從而在相同周期情況下增加各個方向進口放行的綠信比；

3．精細化相位拆分

把原方案放行需求較小的相位綠燈時間拆分給行人過街相位，確保行人過街的連續性。

4．外截內疏，綠波協調

設置狀元府邸龍鳳大道放行時間為64秒，將軍路口龍鳳大道放行時間為56秒，確保相差8s，將軍路口龍鳳大道放行時間比狀元府邸的短，起到截流效果，狀元府邸放行的時間較長，能盡量地疏散路口積聚的車輛，在此基礎上并進行綠波協調設計，由此可以實現狀元府邸轉盤龍鳳大道方向不回溢，提高路口通行效率。

優化效果

1．將軍路口至狀元府邸的協調效果

https://v.qq.com/x/page/w05632q8pnl.html（復制鏈接到網頁，觀看視頻）

2．狀元府邸高峰優化前后流量對比效果

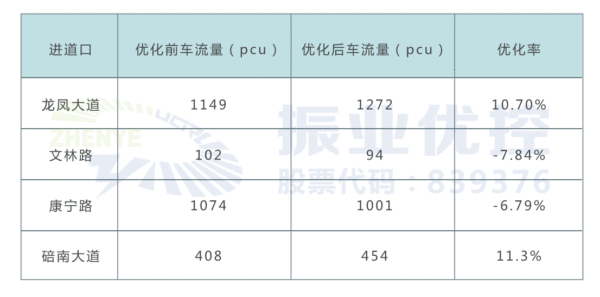

表2 狀元府邸高峰優化前后后流量對比

3．狀元府邸、將軍路口高峰排隊對比效果

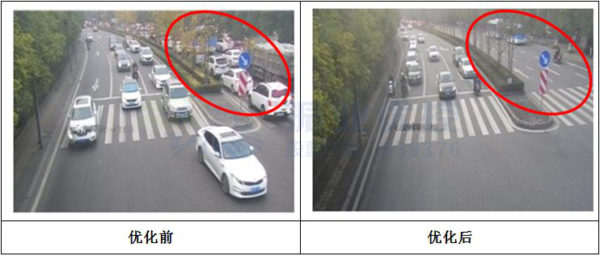

圖6 狀元府邸高峰優化前后對比

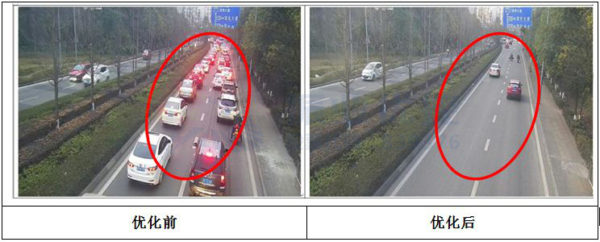

圖7 龍鳳大道-將軍路高峰期優化前后對比

結合通行能力及排隊長度不難看出：

1.狀元府邸轉盤西、南進口通行能力略有下降，但南邊車流量較少，西邊主要以右轉車流為主，車輛均能一次清空；

2.東、北進口高峰通行能力得到了大幅提升，尤其東進口提升10.7%，且排隊長度降低，路口的擁堵情況明顯得到改善。

案例小結

1.兩個相鄰較近的路口，同一個方向流量較大時，高峰期容易造成回溢現象，可以通過協調控制來提高通行能力；

2.在設計協調控制方案時，不能無限地追求協調方向的高通行能力，要綜合考慮下游道路的消散能力及非協調方向的等待極限。

近距離路口一直是問題多多，這不，南充市順慶區一條主干道又出現了此類路口，路口回溢、車流沖突、空放等問題時有出現，該怎么解決呢？黑板報君今天就來采訪采訪我們振業優控攻城獅！

路段概況

西河路是南充市順慶區一條南北走向的主干道，連接市中心五星花園片區與北部新城片區，路段全長2.5Km，雙向6車道通行。

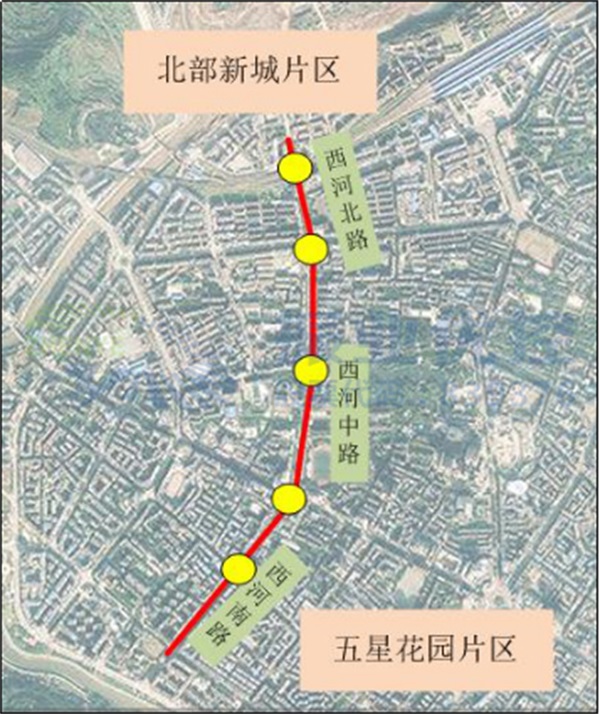

圖1 西河路位置示意圖

存在問題

1、路段中共5個路口，路口間距短，各路口間未進行協調控制，高峰時段，路口車流回溢嚴重。

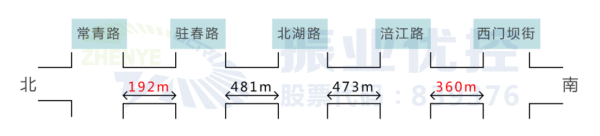

圖2 西河路各路口距離示意圖

2、各路口均壓縮出口車道，拓展進口車道，導致南北出口不能及時清空車流，常常出現回溢的情況，在常青路-西河路交叉口北出口尤為嚴重，經常出現放行南北直行與東進口右轉車流造成沖突，形成節點擁堵，影響路口通行效率。

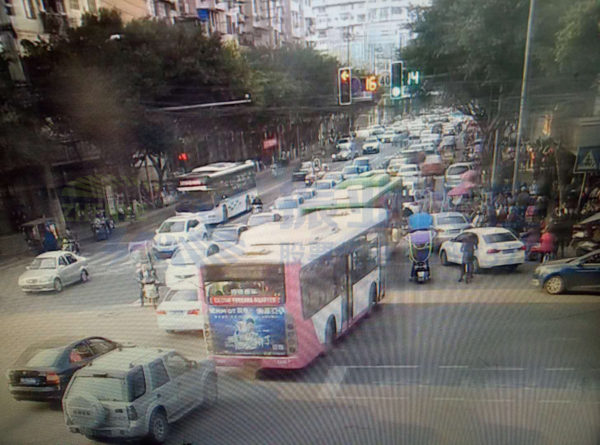

圖3 右轉車流與直行車流匯流

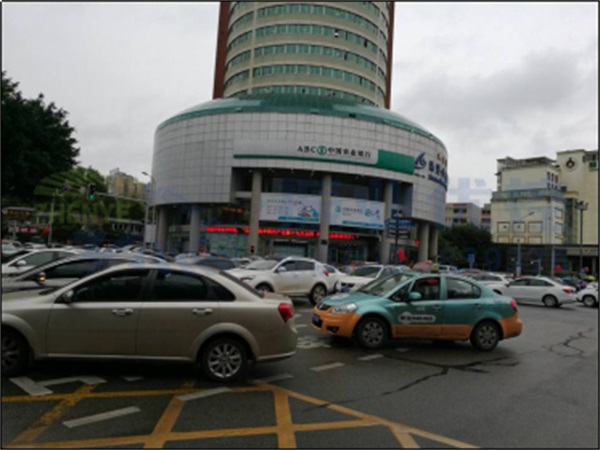

圖4 北湖路南往北回溢至路口中心圖

3、常青路-西河北路、駐春路-西河北路、北湖路-西河北路放行方式不合理，路口沖突嚴重，部分路口存在空放現象。

優化方案

針對西河路沿線路段擁堵、路口沖突、通行延誤等難題，攻城獅們進行高峰調研、平峰測量，與現場民警共商共議、廣納良言，確定了“外截內疏”的整體優化思路，調整路口交通組織與優化路口信號配時兩措并舉，力爭打通節點、消除瓶頸，保障西河路整體通行效率，提升廣大市民駕駛體驗。

1、外截內疏：改善西河路整體通行情況需從路段兩端控制入手，進行適度地截流控制，減緩車流涌入西河路的速度，降低西河路早晚高峰路段飽和度。

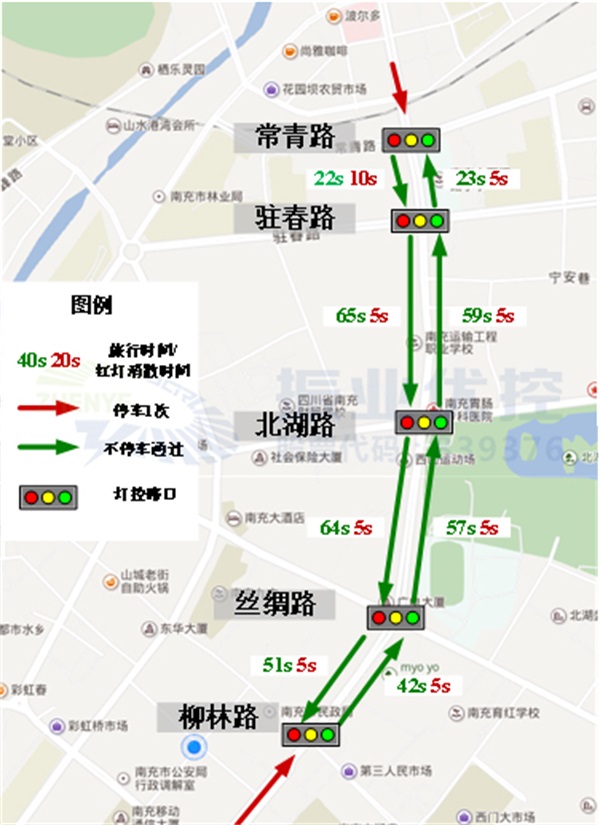

圖5 截流控制策略

2、調整路口交通組織：常青路-西河路東進口右轉流量較大，右轉控流后，一條車道無法滿足排隊要求，故調整常青路-西河路東進口車道，將兩左兩直一右的車道設置調整為兩左一直兩右。

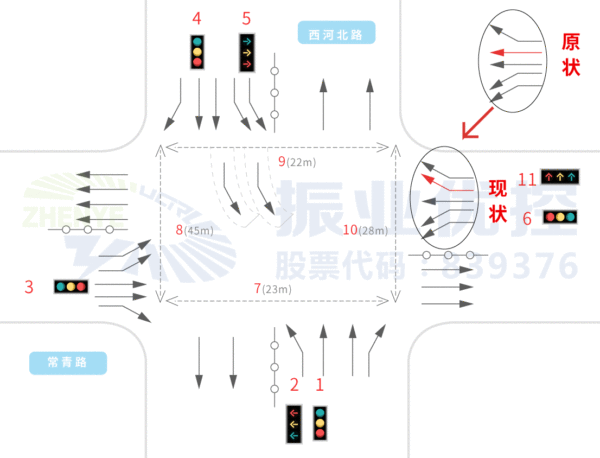

圖6 常青路-西河路路口渠化示意圖

3、優化路口信號配時：對常青路-西河路路口放行相位相序作對應調整，將東進口不受燈控的右轉車流進行控制，緩解北出口通行壓力。

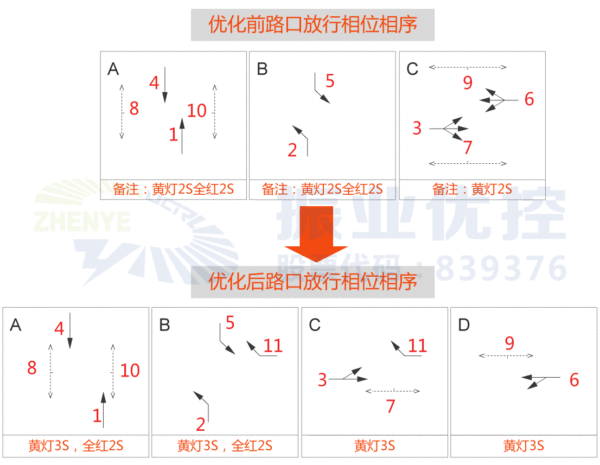

圖7 西河北路-常青路優化后路口放行相位

4、對西河路設置“綠波帶”放行方式：根據早晚高峰與平峰路段車流變化規律，攻城獅們對西河路早晚高峰與平峰均設置了不同的協調控制方案。全天優先由南往北方向（柳林路往常青路方向）協調放行，盡量滿足雙向綠波。通過協調控制減少停車次數，提高路段車輛通行效率。

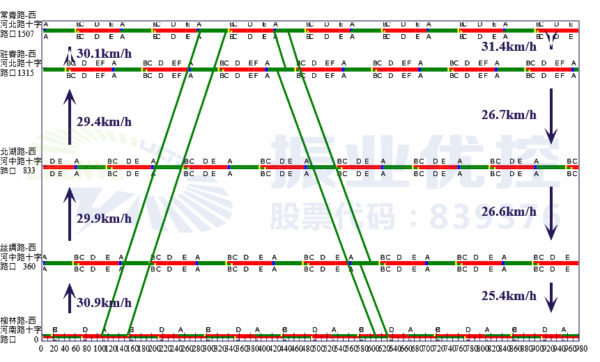

圖8 早高峰協調控制示意圖

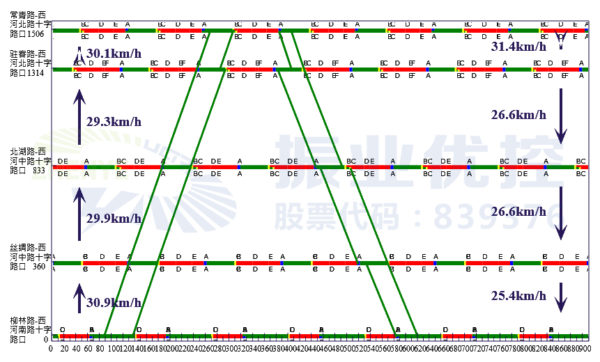

圖9 平峰協調控制示意圖

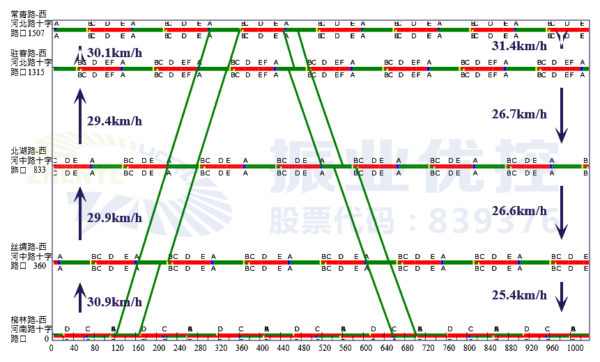

圖10 晚高峰協調控制示意圖

優化效果

1、通過對西河路-常青路交叉口東進口右轉車流進行控制以及對路口放行相位進行調整后，有效緩解了右轉車流對北出口車輛通行造成的影響，解決了北出口尾車回溢的問題，減緩了路口擁堵。

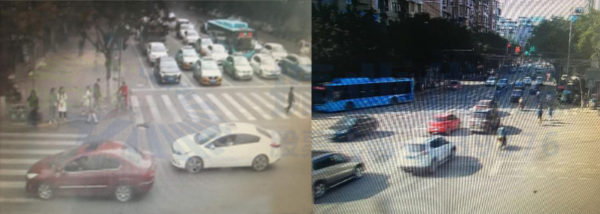

圖11 路口控右后通行效果

2、采用“綠波帶”放行方式后，車輛由南往北通過整個路段的平均停車次數由以前的3次變?yōu)?次，由北往南通過整個路段的平均停車次數由以前的3次變?yōu)?.5次，通過整個南往北平均通行時間由以前的523秒降低為256秒，路段通行效率得到明顯提升。

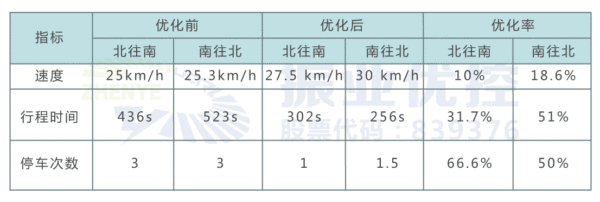

表1 優化前后路口數據對比

案例小結

在路口距離較短的路段中，合理設置“綠波帶”放行方式是有效緩解路段擁堵的辦法之一，但綠波帶上游路口的出口車道通行必須保證暢通，如果出口車道較窄，試試調整路口交通組織，對其他方向的匯流車輛進行適當控制，會有意想不到的效果。

協調控制是解決路口溢出的有效辦法之一，但是以下介紹的這類頑固路口，問題還不止排隊溢出這一個，這樣單單靠協調控制也是無能為力，那么該如何治它呢？振業優控攻城獅們出馬啦！

路口概況

西大街是進出中心城區主要通道之一，在早晚高峰時段，東西雙向方向車流量大，車輛排隊嚴重。北大路-西大街路口位于中心城區，附近有機關單位、住宅小區、市場等交通吸引點，且路口與相鄰路口距離短，經常出現車流回溢到上一個路口的情況。

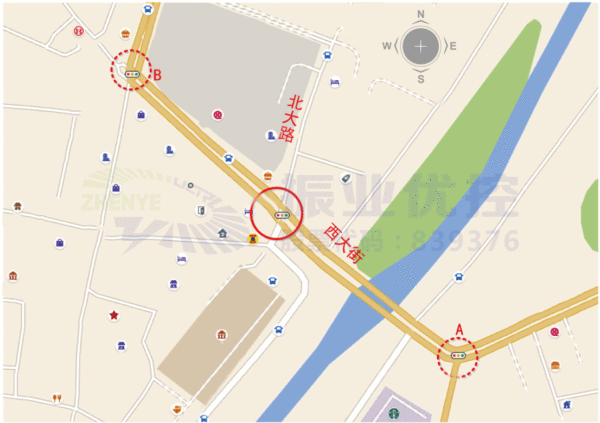

圖 1 路口所處位置示意

存在問題

經過實地調研，結合車流量、現狀信號控制方案分析，發現問題如下：

1、早晚高峰車流量大，路口間距短，車輛經常性排隊回溢

早高峰時段，車流量激增導致多處產生回溢，主要為A路口西出口、B路口東出口、北大路-西大街路口西出口，道路車輛嚴重排隊。

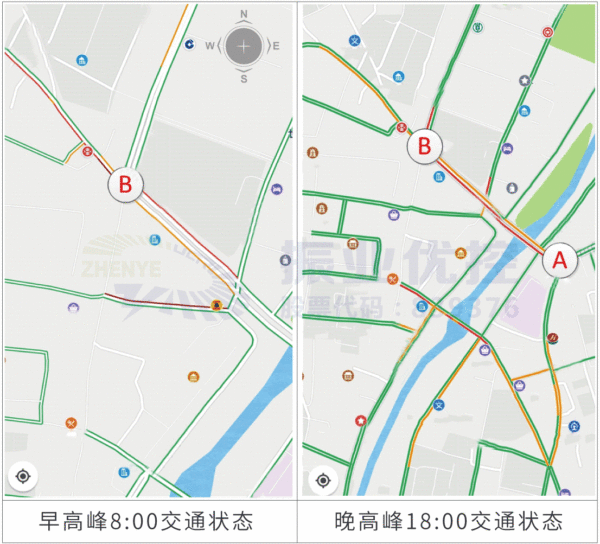

圖2 北大路-西大街路口東進口

2、部分路口車道功能與車流需求不相符，導致車流排隊嚴重

北大路-西大街路口，東進口為三條左轉、一條直行和一條直右車道，早高峰右轉和直行車輛比例1:3，直行車輛排隊阻擋右轉車輛通行，導致直右車道排隊嚴重，右轉車輛無法通過。

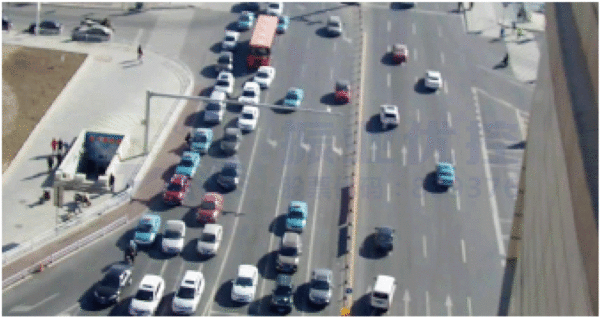

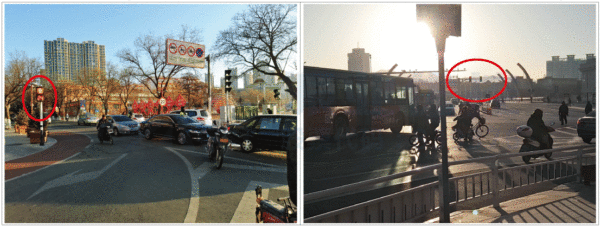

圖3 北大路-西大街路口信號燈位置

3、部分路口信號燈位置設置較遠，不利于駕駛員觀察

北大路-西大街路口，西進口機動車燈距離停止線較遠，不便于駕駛員觀察信號燈運行情況，北進口行人燈距離人行橫道較遠，不便于行人觀察信號燈情況。

圖4 北大路-西大街路口信號燈位置

4、部分路口進口路段上，存在停車場出入口，車輛排隊進出停車場影響路段車輛通行，降低車輛通行效率

北大路-西大街路口，西進口50米左右設置有停車場出入口，車輛進出停車場阻礙路段車輛通行，并且車位停滿后車輛仍在路邊等待，導致路段可用車道減少，降低路段通行效率。

圖5 停車場出入口車輛排隊進入影響路段車輛通行

5、部分路口行人闖紅燈現象頻發，嚴重影響車輛通行效率

北大路-西大街路口，人流量大特別是周末時間段，在東西直行、東西左轉放行時，行人闖紅燈現象頻發，車輛通行受行人干擾較嚴重，通行效率低下。

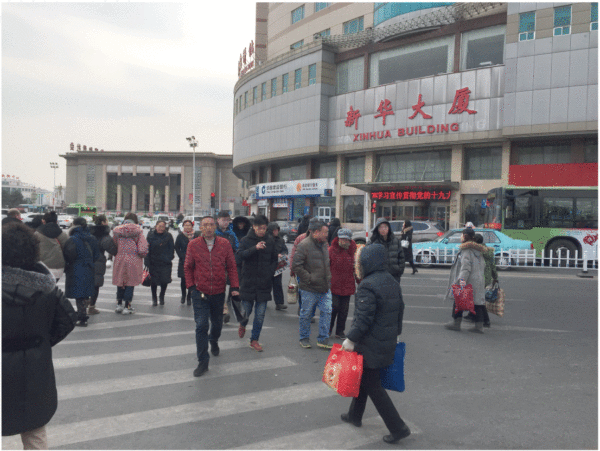

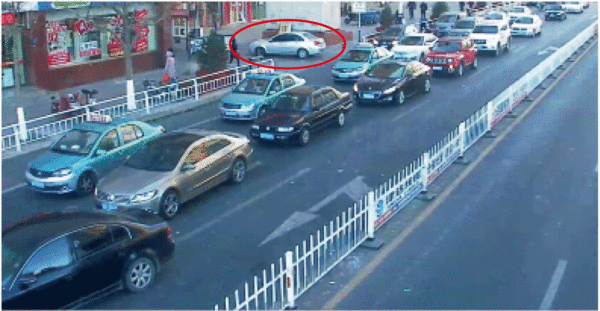

圖6 行人頻繁闖紅燈影響車輛通行

6、部分路口標線渠化島施畫不規范，車輛通行受阻，降低車輛通行效率

北大路-西大街路口，西出口標線渠化島施畫不規范，導致三條直行道只有兩條車道能有效利用，妨礙后續車輛通行，降低車輛通行效率。

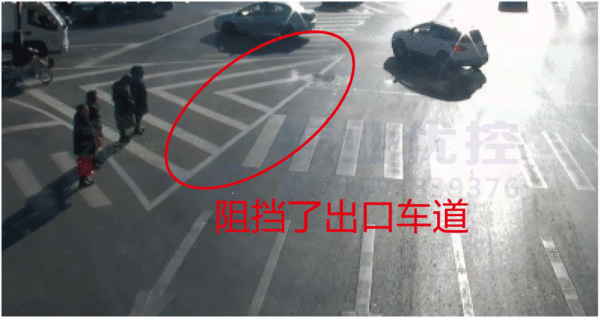

圖7 標線渠化島施畫不規范

優化思路

結合實地調研，對路口渠化、現狀信號方案分析，提出以下優化思路：

1、采用“外截內疏”的控制策略，將北往西進入西大街（A路口）、西往東進入西大街（B路口）車輛控流，減少高峰期車輛持續涌入；

2、對信號協調控制，使得東西向車流快速疏散，避免車輛出現回溢現象；

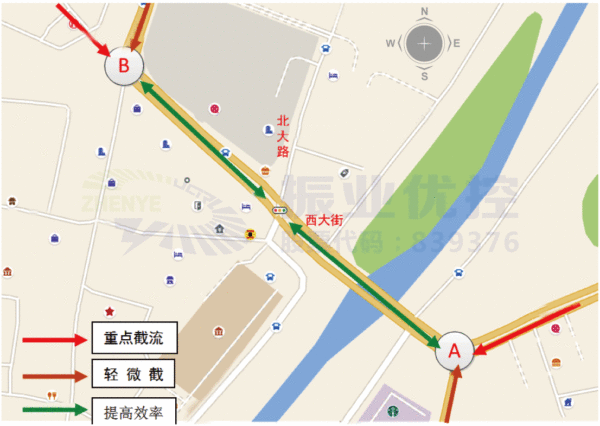

圖8 截流疏導示意圖

3、優化不合理的路口渠化、信號燈設置，設計符合路口需求的控制方案。

以北大路-西大街路口為例：

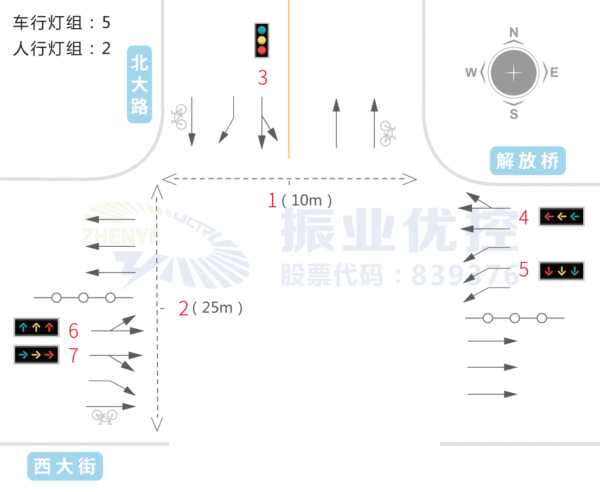

圖9 北大路-西大街交叉口路口渠化圖

目前該路口的東進口為3條左轉車道、1條直行車道和1條直右車道。早晚高峰時段，東進口右轉車流較大，右轉車流無專用右轉車道，導致右轉車輛在直右車道排隊，導致車流排隊長度較長，經?；匾缰罙路口。

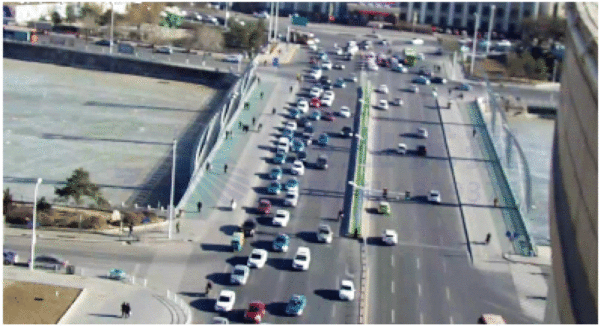

圖10?北大路-西大街路口東進口溢出高空監控畫面

優化建議：

①將西進口車行燈組前移，便于駕駛員觀察；

②建議將西進口附近停車場出入口改為入口，禁止車輛出來，從另一出入口出停車場，并加強管理力度；

③建議將東進口直右車道改為右轉車道，將一條左轉車道改為直行車道；

④加大行人闖紅燈管控力度，引導行人文明出行；

⑤更改西出口地面標線島標線，使車輛通行順暢；

⑥同時建議將標線島改為物理實體島，將行人信號燈移至實體島，便于行人等待和觀察。

⑦精細化劃分時段和設置配時方案，適應路口的車流變化，保障車輛順暢通行。

預期效果

通過本次優化，預期達到以下效果：

1、調整B路口西進口直行相位放行順序，減少西進口直行車流進入至善街，避免車流回溢；

2、調整A路口北進口右轉相位相序和配時，減少北進口右轉車流進入至善街，避免車流回溢；

3、改造北大路-西大街路口的東進口車道標線，減少東進口直行車輛排隊長度，提高東進口道直行的通行效率；

4、改造北大路-西大街路口標線渠化島為實體渠化島，減少車輛與行人之間的干擾，提高路口通行效率。

5、實行東西向的協調控制，減少停車延誤，快速消散車流，避免車流回溢。

案例小結

本案例通過對相鄰路口采用協調控制方式，控制進入路口之間車輛數，達到車流量均衡分布，解決路口之間排隊過長溢出問題，同是，減少路口之間車輛相互干擾，提高通行效率。
